Re: Trojský most
roste další věž nad podpěrou č. 4
http://mo.ttnz.cz/kamery/archiv/troja/2 … 4.jpg.html
Nejste přihlášen. Přihlaste se, nebo se zaregistrujte.
Silnice - dálnice a okruhy - mo.ttnz.cz » Tunel Blanka » Trojský most
Stránky Předchozí 1 … 17 18 19 20 21 … 35 Další
Chcete-li přispívat, musíte se přihlásit nebo projít procesem registrace.
roste další věž nad podpěrou č. 4
http://mo.ttnz.cz/kamery/archiv/troja/2 … 4.jpg.html
Co je ta vyhlídka nad západní věží nad podpěrou č. 5 ? Přijde mi to příliš chatrné na to, aby to plnilo jinou funkci...
někudy se nahoru musej pracovníci dostat
určitě se tam bude ještě něco montovat
betonpumpa u holešovické opěry
betonovali střední část desky opěry
http://ttnz.cz/mo/album/v/stavby/silnic … 8.JPG.html
staví se věže nad podpěrou 2
nad podpěrou 3 je zatím klid
přípravy na posun prvního dílu na most začnou za dva týdny
koleje jsou z vojenského materiálu
kolečka budou mít nízké okolky dovnitř
http://ttnz.cz/mo/album/v/stavby/silnic … 7.JPG.html
krabička pro výstup z čidel v konstrukci
http://ttnz.cz/mo/album/v/stavby/silnic … 1.JPG.html
po třetinovém předepnutí se deaktivují dočasné podpěry 1 a 7 na březích
http://ttnz.cz/mo/album/v/stavby/silnic … 3.JPG.html

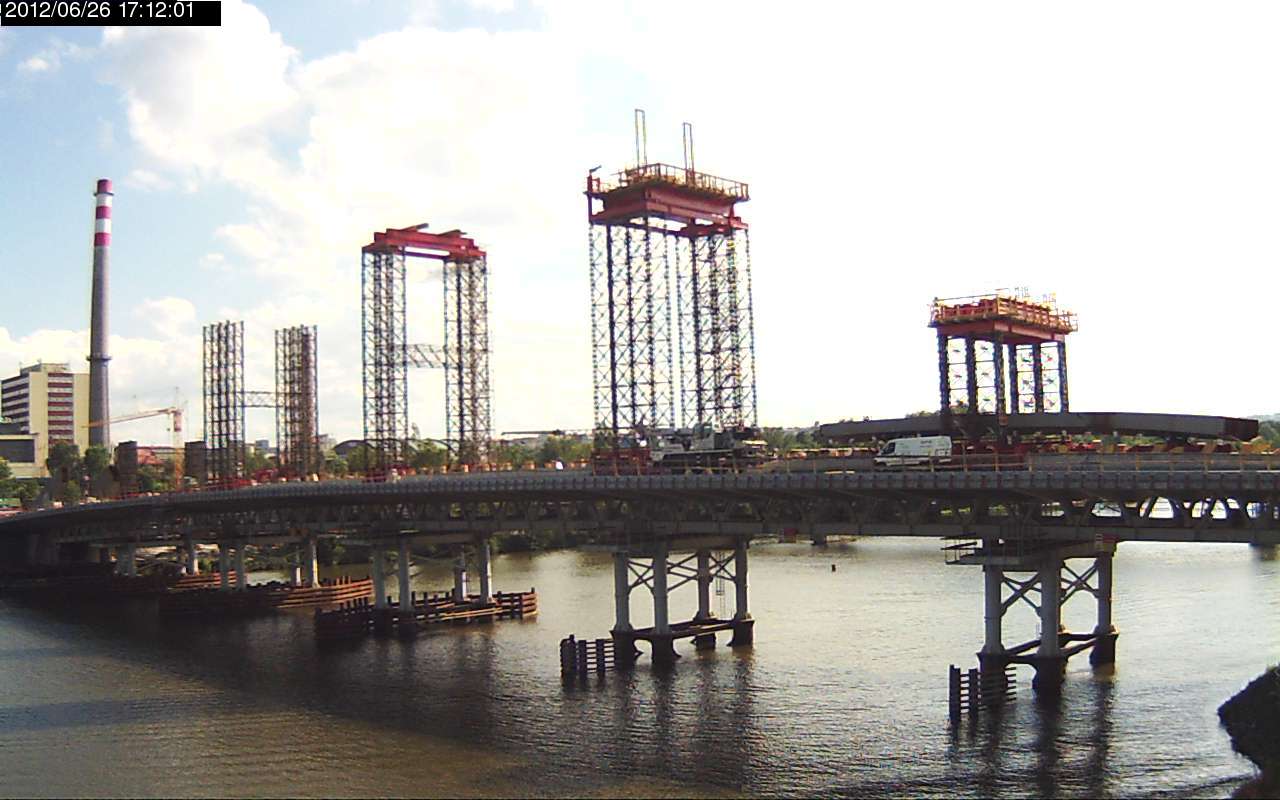

Tak PIŽMO věže postupně dostávají červené kloboučky.
a hned je vidět, že propojka mezi věžemi byla jen dočasná
http://mo.ttnz.cz/kamery/archiv/troja/2 … 9.jpg.html
a také, že už chybí jen jedna věž nad podpěrou č.3
a také, že už chybí jen jedna věž nad podpěrou č.3
Vypadá to, že jí právě začali montovat
a během výpadku kamery přibyl další červený klobouček
na mostě už je vidět kousek oblouku - z Trojské strany
http://mo.ttnz.cz/kamery/archiv/troja/2 … 6.jpg.html
první část se objevila už včera krátce před sedmou večer
http://mo.ttnz.cz/kamery/archiv/troja/2 … 5.jpg.html
na červeném kloboučku přibyla tykadla
Jak bude vypadat to vyzvednutí tohoto kusu oblouku? Až to budou zvedat, tak to budou muset nejspíš zvednout částečně, posunout nad severní (nižší) věž, pak zvednout tu vyšší stranu a posunout na finální pozici.
kolik vlastně takový kousek váží? :-)
nejdřív by se měl svařit s těmi nožičkami...
ale ta krajní věž je nějaká nižší...
je to nějaký divný
se mi to furt plete... jsem zas žil v domění (chvíli), že je to ten střední díl, a ono ne... i když už jsem si to několikrát ujasňoval
pak to vždy zapomenu...
viz http://ttnz.cz/mo/album/v/stavby/silnic … 7.JPG.html
kolik to váží už jsem taky zapomněl
Tak teď jsem z toho jelen... Myslel jsem, že ten díl, co tam dotáhli, je ten střední díl. Že se čeká, až dodělají nejvyšší věž, sundají z ní provizorní výztuž stojin a natáhnou ten díl pod ní. Pak dotáhnou z Troje ještě díl, co bude mít panty, dostaví holešovické věže a dotáhnou díl z Holešovic. Nebo kolik těch dílů vlastně je? Vy mě matete...
Podle mého je ten díl, co je na místě, díl číslo 5, tj. jižní půlka "trojské třetiny". Měli by ještě přitáhnout díl 6, spojit je, 5+6 nasadit na ty panty na trojském zárodku a pak tu třetinu nějak vyzvednout.
http://ttnz.cz/mo/album/v/stavby/silnic … 8.jpg.html
Taky už mě zarazilo, že ta krajní pižmo věž je nějak nízko a oblouk snad musí jít přes ní. Pokud ano, tak jak to netuším.
Podle mého je ten díl, co je na místě, díl číslo 5, tj. jižní půlka "trojské třetiny".
je to tak
díl číslo jedna (rozdělené nohy) ještě nejsou na místě - do Holešovic se nevejdou
až díl 3 odjede na most, díl 2 se přesune na jeho místo a můžou přijet jedničky
foto: http://ttnz.cz/mo/album/v/stavby/silnic … 0.jpg.html
vlevo bílá 3, vpravo šedivá dvojka
jestli ta menší věž nebude zvedat oblouky jen při spojování částí 5 a 6
mám pocit, že jsem něco takového už dříve zaslechl...
To by dávalo smysl, tedy že by soužila jen pro přizvednutí při svařování dílů trojské třetiny oblouku, popřípadě i pro přizvednutí při usazování do čepu na zárodku. A pak by se věž buď celá rozebrala nebo sundal klobouček a upravila na podpěru s heverem. Protože podle fotek, které sice můžou mást, nicméně ať to vezmu z kteréhokoliv pohledu a promítnu si zhruba vedení oblouku, tak mi virtuální oblouk minimálně protíná současný klobouček, ne-li je veden výše.
Protože podle fotek, které sice můžou mást, nicméně ať to vezmu z kteréhokoliv pohledu a promítnu si zhruba vedení oblouku, tak mi virtuální oblouk minimálně protíná současný klobouček, ne-li je veden výše.
foto přímo od východu...
http://ttnz.cz/mo/album/v/stavby/silnic … 4.JPG.html
nechce se někomu přenést oblouk z nákresu do fotky?
nechce se někomu přenést oblouk z nákresu do fotky?
... chtělo a pro představu to asi stačí díky
http://ttnz.cz/mo/album/v/stavby/silnic … k.jpg.html
a druhá verze
Výstavba Trojského mostu v Praze
Stručný postup montáže oblouku mostu: Jako první se pomocí zvedacích mechanismů a věží P02 a P06 osadí sestavy N1-N2 do speciálního kloubu umístěného na zárodku, po této složité operaci dojde ke spuštění jedné strany N1-N2 a k připojení K1-O4-O3, následně bude celá tato sestava o hmotnosti cca 700 t zvedána pomocí věží P03 a P05 a otáčena kolem kloubu, umístěném na zárodku do projektované polohy a zavařen styk zárodek-N2. Následně bude proveden ve středu mostovky příčný styk dílů O1-O2 holešovické a trojské strany a pak bude celá tato sestava cca o hmotnosti 680 t zvedána na věžích P03 a P05 do projektované polohy. Věž P04 je uvažována v této fázi jako věž pomocná. Uzavírání tzv. klenáku a svaření posledního montážního styku bude tou nejsložitější a zároveň nejkrásnější operací výstavby NOK Trojského mostu.
trojské nožky popojely na most, "pětka" je v "lakovně"
pár fotek bleskově z Holešovic
Sem jel dneska přes rámusák tak sem udělal video
